Φ65+30 Auto High Speed Insulating Tandem Line

HD-LJD/500型拉丝绝缘单线串联生产线

一、用途：用于数据线缆及其他高品质通信电缆绝缘芯线的生产。

二、设备特点：拉丝，退火，预热，挤塑，收线一次性生产连续完成，生产速度高，芯线性能好；采用高精度在线激光测径仪，该测径仪即可精确测径，又可控制挤塑机出胶量，同步性能好，灵敏度高，可准确控制芯线直径。收线采用全自动双盘收线捕线可靠，准确，高速换盘不减速，换盘成功率高达99％以上；PLC在线全程控制，全线同步性能好，运行稳定，不断线；收线张力主动跟随调节，张力恒定可靠。

三、技术参数

	参数	值
1	生产使用线速度：	数据电缆 Max：1000m/min
2	单线绝缘同心度：	＞98%
3	芯线椭圆度：	±0.003
4	拉伸率：	±0.02
5	进线直径：	Φ2.5-3.0mm
6	出线直径：	Φ0.32-1.9mm
7	设备总功率：	120kw/AC380V
8	生产线方向：	从左到右（可定制）
9	生产线速度：	进线直径0.52mm 绝缘线直径0.95mm 800m/min

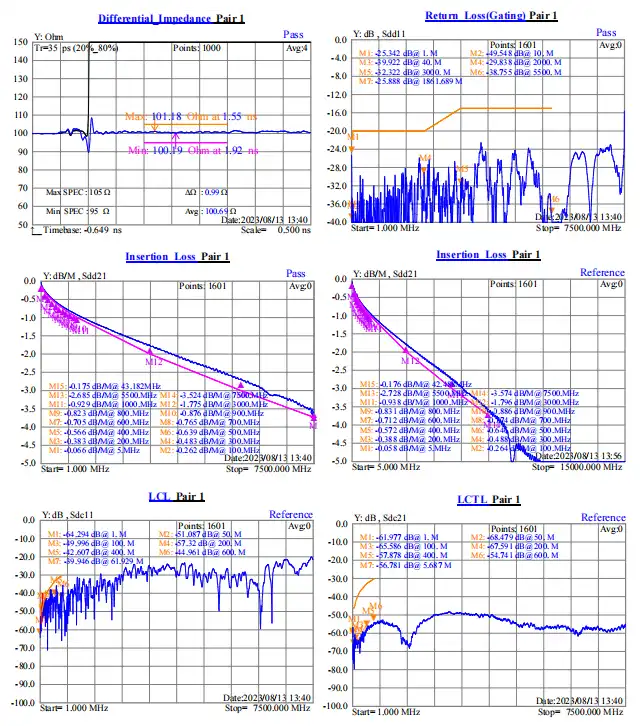

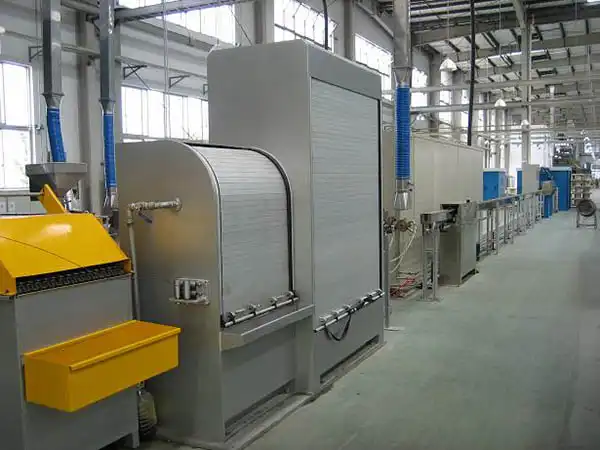

四、生产线组成

	部件
1	铜杆放线架
2	轧头机
3	中拉、退火、预热一体机
4	内导体外径测径仪
5	Φ65/25外绝缘挤出机
6	Φ30色条挤出机
7	自动上料、烘干系统
8	色母料自动送料机
9	热水箱及热水槽（可移动）
10	单层冷水槽及制冷机组
11	双轮牵引主牵引及循环水箱
12	吹、吸干装置
13	绝缘单线偏心测径仪：（偏心仪选配）
14	火花试验机 15KW
15	水电容检测仪
16	自动换盘双盘收线机
17	全套电气控制系统
18	模具数量：挤塑模二套，拉丝模一套

五、生产线描述

		说明
1	铜杆放线架：	线材料：TR,TY圆铜线
2	轧头机：	把铜杆头部轧小，便于穿模

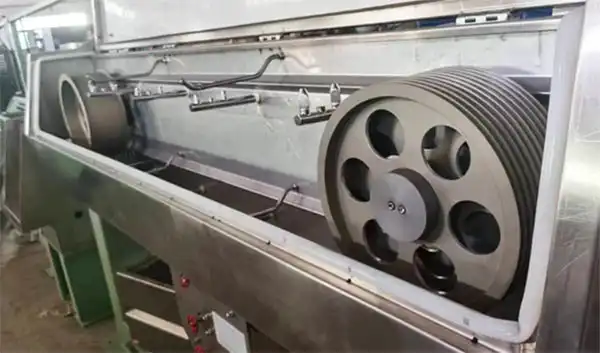

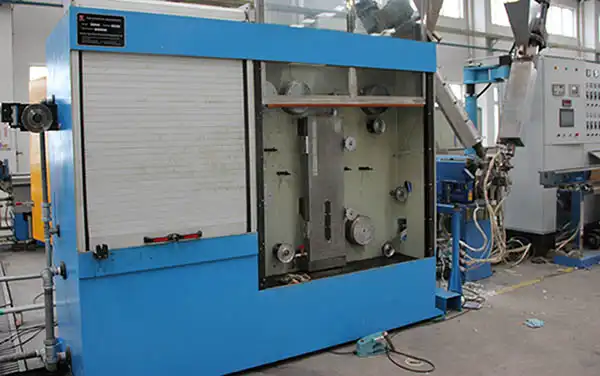

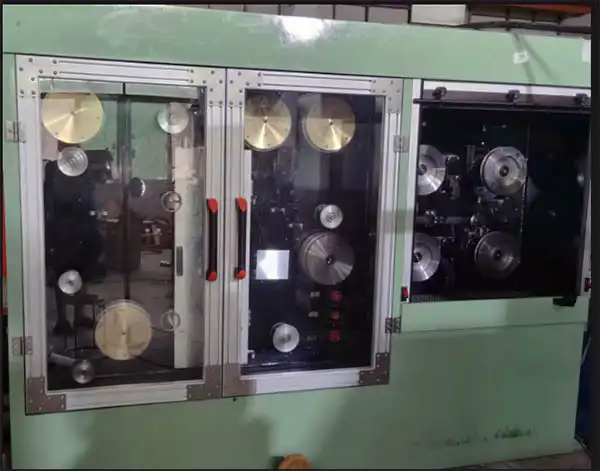

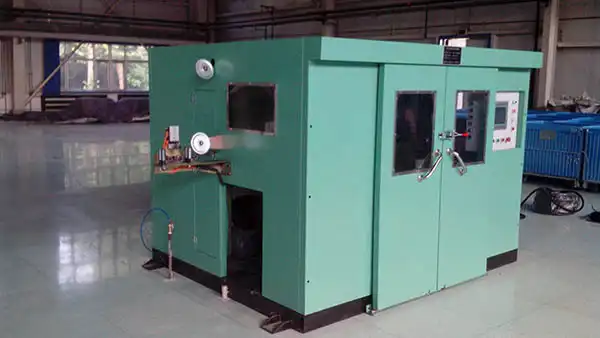

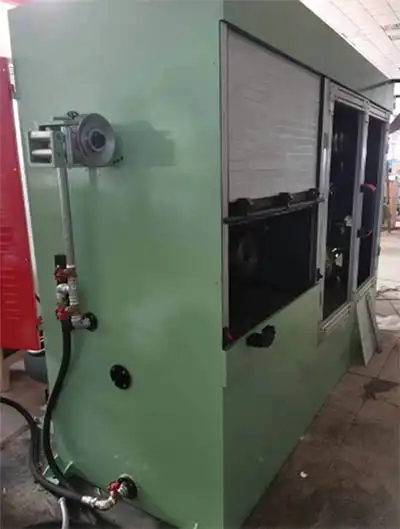

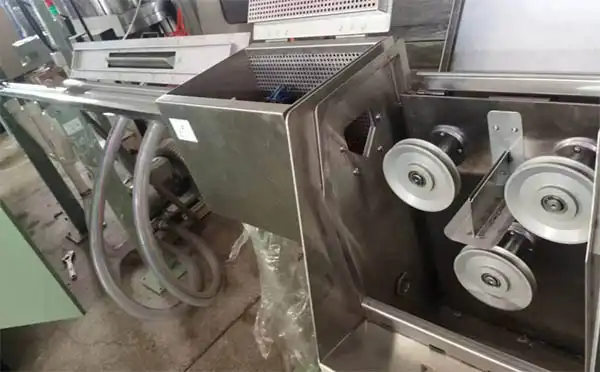

3	中拉、退火、预热一体机：	采用喷淋式，塔轮金属表面涂碳化钨进线直径：Φ2.5-3.0mm 出线直径：Φ0.32-1.0mm 电机功率：45kw直流电机三段式接触直流退火系统（分预热段、退火段、干燥段）退火功率：50KVA 退火电流：500A（max）退火电压：50V（max）预热装置：用于导体预热，提高绝缘层的附着力
4	内导体外径测控仪：	国产单向测径仪
5	Φ65/25外绝缘挤出机	螺杆直径：65mm L/D=25/1 主机功率：22KW 加热功率：12KW（七段加热）机头有色条加注孔散热风机：120W×4
6	Φ30挤出机：	用于加注色条（3段加热功率2KW）
7	自动上料、烘干系统：	料斗容积100kg，含自动干燥系统；上料器用于自动吸料
8	色母料自动送料机：	根据生产线速度自动、均匀添加色母料。
9	热水箱及热水槽（可移动）：	移动长度：400mm，由温控表自动控制热水水温，使绝缘层的延伸率更好；水槽长度：2m
10	单层冷水槽及制冷机组	水槽长度：10m（2m×5）制冷功率：3P 冷却方式：喷淋式循环水冷却

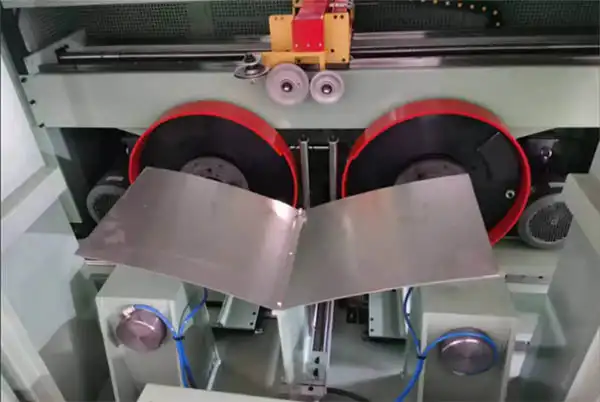

11	双轮牵引主牵引及循环水箱：（含计米装置）	电机功率：3KW 牵引轮直径：Φ318.5mm双轮
12	吹、吸干装置：	采用2.2KW漩涡泵吹吸干
13	绝缘单线外径测径仪：（偏心仪选配）	BETA LaserMikeCenterScan 2010偏心仪，可同时测量外径和偏心，调整挤出机挤胶量控制绝缘线外径。
14	高压工频火花测试仪：	检测电缆绝缘性能，电压等级为15KV
15	水电容检测仪：	检测电缆电容

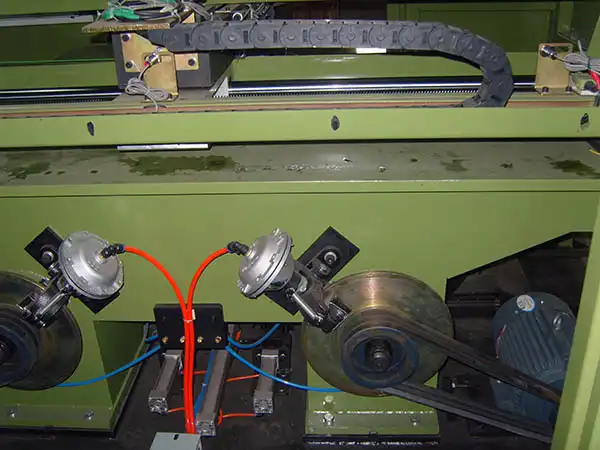

16	自动换盘双盘收线装置	Φ500双盘自动收线无轴式换盘设备，气动顶紧，气动上下盘。活套张力与设备一体盘具：PNΦ500mm×300 mm 收线电机功率：5.5KW×2 排线电机功率：交流伺服
17	全套电气控制系统	全套电气控制系统采用威纶10.4英寸彩色触摸屏全人机英文界面及西门子PLC控制方式，交流电机采用变频电机，电机控制采用西门子变频器，直流电机采用欧陆直流控制器，温控采用日本RKC，主要低压电器元件为西门子。
18	主要轴承用瑞士SKF（高速运转），其它轴承日本NSK
